Beskrivning

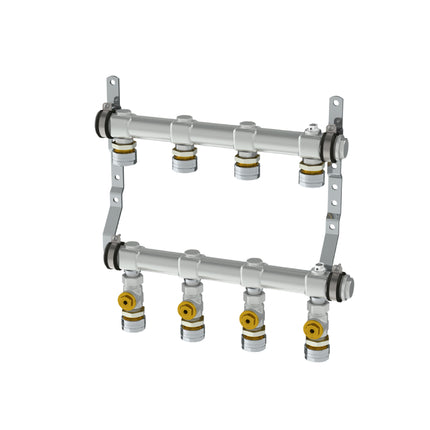

Gruppfördelare 1” i rostfritt stål som används som fördelning av flöde till parallellkopplade golvvärmefördelare. Gruppfördelaren har 2/3/4 slingor och klämringskopplingar. På tillopp och retur sitter 26 mm kopplingar för matningsrör.
Gruppfördelaren är anpassad för montage mot shunt TMix M. Fördelaren kan monteras i fördelarskåp och anslutningarna kan vändas uppåt för matning från ovansidan.
För injustering av flödet till respektive golvvärmefördelare är gruppfördelarens retur utrustad med gruppventiler DN 20. Kulventiler DN 25 säljs separat.
För att koppla samman fler än fyra golvvärmefördelare, eller fördelare som betjänar större ytor än 120 m2, rekommenderas Gruppfördelare 2” (artikelnr. 541xx).
Primär anslutning
Ri25 c/c 200
Sekundär anslutning
26 mm klämringskoppling eller 26 mm presskoppling c/c 100 mm
Gruppventil
DN20, Kvs 3,5
Avluftare
Manuella
Stav
Rostfritt stål 1.4301
Ingående komponenter
• Konsoler
• Klämringskopplingar eller presskopplingar 26 mm
• 2 st manuella avluftningsventiler
• Gruppventil DN20, Kvs 3,5, med koppling för 26 x 3 mm matarledningsrör
Mått
Bredden varierar beroende på antal slingor 215, 315 eller 415mm
Höjd: 390 mm
Djup: 97 mm
