Fördelare i rostfritt stål med 2-12 slingor. Fördelaren har anpassat c/c-mått 50 mm för direkt montage mot Thermotech shunt TMix M. Golvvärmefördelaren levereras med 16 mm klämringskopplingar för golvvärmerör och vinklade kulventiler DN25 på tillopp och retur, vilka kan bytas ut vid beställning. Fördelaren har integrerade injusterings- och termostatventiler samt tillopps- och returventiler, vilket möjliggör reglering av varje slinga separat. Varje slinga kan styras individuellt via rumstermostat genom att montera ställdon på termostatventilerna. Primär anslutningRi25 c/c 200 mm Sekundär anslutningG20 c/c 50 mm Påfyllning / AvtappningG20 med lock AvluftareManuellt KulventilRi25 med löpande mutter StavRostfritt stål 1.4301 TermometerInbyggd i tillopp- och returstavar Ingående komponenter • Konsoler• Klämringskopplingar 17 mm• Manuella avluftningsventiler• Påfyllnings- och avtappningsventiler på tillopp och retur• Kulventiler, vinklade, både på tillopp och retur• Termometrar• Märkbrickor• Skyddspåse• Insexnyckel Lev. Art. nr. 56402 Lev. Art. nr. 56403 Lev. Art. nr. 56404 Lev. Art. nr. 56405 Lev. Art. nr. 56406 Lev. Art. nr. 56407 Lev. Art. nr. 56408 Lev. Art. nr. 56409 Lev. Art. nr. 56410 Lev. Art. nr. 56411 Lev. Art. nr. 56412     Dokumentation Fördelare golvvärme MA1001 Fördelare golvvärme sprängskiss   Fördelare golvvärme PB1001 Fördelarskåp golvvärme MA1002 Fördelarskåp golvvärme PB1002   Märkning golvvärmefördelare MA905 Fördelare översikt Protokoll förenklad täthetskontroll med luft TD112 Protokoll injustering TD105 Protokoll tryck och täthet golvvärme oh tappvatten TD104 Felsökningsguide ThermoSystem golvvärme

Läs Mer Mindre

Manuell shunt TMix S i rostfritt stål med 1 slinga som används vid nyproduktion, renovering och tillbyggnad där man installerar golvvärme i delar av huset. Shunten går att använda på både 1-och 2-rörssystem. Den kompakta och smidiga shunten är lämplig för ytor 40-70 m2. Den kan kompletteras med golvvärmefördelare för två till fyra slingor.   Shunten är förberedd med dykrör för självverkande termostat med extern givare. Klämringskopplingar 17 x 2 mm för slingutgångarna ingår. Levereras med cirkulationspump. Reglering beställs separat och shunten kan utrustas med åtta olika regleralternativ. Shunten kan även kompletteras med 350 W elpatron som upprätthåller en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m2 (29W/m2), under delar av året när den primära värmekällan är avstängd. Elpatronen kan även användas som primär värmekälla för ytor upp till 7m2. Detta kräver att en fördelare med en extra slingutgång beställs. KapacitetVid 50 W/m2 och 5°C temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner. Rör 12 x 2 mm Slinglängd 50 mKapacitet 40 m2 Rör 16 x 2 mmSlinglängd 70 m Kapacitet 70 m2  Rör 17 x 2 mm Slinglängd 85 m Kapacitet 70 m2 Rör 20 x 2 mm Slinglängd 110 m Kapacitet 70 m2 Primär anslutning G20 c/c 80 mm Sekundär anslutning G20 c/c 50 mm TermostatventilM28 x 1,5 AvluftareManuell Ru15 Påfyllning/Avtappning G20 med lock StavRostfritt stål 1.4301 PumpTaco ES 15-60 130 Ingående komponenter • Cirkulationspump med kabel och stickpropp • Termostatventil, injusteringsventil • 17 mm klämringskopplingar för slinganslutingar • Cu15 klämringskopplingar för primäranslutning • Slingvis integrerade injusteringsventiler • Manuell avluftningsventil Mått Bredd: 280 mm Höjd: 335 mm Djup: 136 mm

Läs Mer Mindre

Manuell shunt TMix XS monterad i skåp i lackerad plåt med läckageindikering. Shunt TMix XS är en kompakt shunt avsedd för små ytor som t.ex badrum och hall. Går att använda på både 1- och 2-rörssystem. Skåpet ryms i 95 mm regelvägg. Klämringskopplingar 17 mm för slingutgångarna och Cu15 mm på primärsidan ingår. Samtliga utgångar ansluts underifrån via skåpets rörgenomföringar vilka enkelt anpassas till olika rördimensioner. Shunten kan utrustas med olika regleralternativ som självverkande termostat (luft eller vatten), trådlös eller trådbunden rumsreglering samt omkopplingspaket för sommar- och vinterdrift. Ventiler med gänga M30 x 1,5. Front med ram beställs separat. Lev. art. nr. 51045 Mått Bredd: 390 mmHöjd: 550 mmDjup: 95 mm Maximal golvyta Upp till 33 m2 (50W/m2) Primär anslutningG20, c/c-mått 50 mm Sekundär anslutningG20 TermostatventilM30 x 1,5 Avluftare Manuell Stav Rostfritt stål 1.4301 PumpTaco ES 15-60 130 Ingående komponenter Cirkulationspump med kabel och stickpropp Termostatventil, injusteringsventil 17 mm klämringskopplingar för slingutgångar Cu15 mm klämringskopplingar för primäranslutning Manuell avluftningsventil Påfyllnings- avtappningsventil Inbyggd strypventil Dokumentation Shunt TMix XS MA1003 Shunt TMix XS PB1003 Shunt TMix XS sprängskiss Pump Taco ES2 CE010

Läs Mer Mindre

TMix XS är en kompakt shunt avsedd för små ytor som t.ex badrum och hall, upp till 33 m2. Shunten går att använda på både 1-och 2-rörssystem. Shunten kan utrustas med olika regleralternativ som självverkande termostat (luft eller vatten), trådlös eller trådbunden rumsreglering samt omkopplingspaket för sommar- och vinterdrift. Shunten kan även kompletteras med 350 W elpatron som upprätthåller en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m2 (29W/m2), under delar av året när den primära värmekällan är avstängd. Elpatronen kan även användas som primär värmekälla för ytor upp till 7m2. KapacitetCa 33 m2 (vid 50W/ m2) Primär anslutningG20 (c/c-mått 50 mm) Sekundär anslutningG20 TermostatventilM30 x 1,5 Avluftare Manuell Stav Rostfritt stål 1.4301 Pump Taco ES 15-60 130 Ingående komponenter • Konsoler • Klämringskopplingar 17 mm för slingutgångarna • Klämringskopplingar Cu15 mm på primärsidan • Manuella avluftningsventiler • Påfyllnings- och avtappningsventiler på tillopp och retur • Kulventiler, vinklade, både på tillopp och retur • Termometrar • Märkbrickor • Skyddspåse • Insexnyckel Mått Bredd: 305 mm Höjd: 320 mm Djup: 105 mm Lev. Art. nr. 51044 Dokumentation Shunt TMix XS MA1003 Shunt TMix XS PB1003 Shunt TMix XS sprängskiss Fördelarskåp golvvärme MA1002 Fördelarskåp golvvärme PB1002 Pump Taco ES2 CE010

Läs Mer Mindre

Industrifördelare i rostfritt stål med 2-12 slingor utan integrerade termostatventiler. Industrifördelaren används i öppna lokaler där temperaturen kan regleras med endast en termostat.  Fördelaren har anpassat c/c-mått 50 mm för direkt montage mot Thermotech shunt TMix M. Industrifördelaren levereras med 20 mm klämringskopplingar för golvvärmerör och vinklade kulventiler DN25 på tillopp och retur, vilka kan bytas ut vid beställning. Industrifördelaren kan levereras komplett med installerad termostatventil och ställdon. Vid montage i skåp krävs extra plats motsvarande två slingor (100 mm). Primär anslutningRi25 c/c 200 mm Sekundär anslutningG20 c/c 50 mm Påfyllning / AvtappningG20 med lock AvluftareManuellt KulventilRi25 med löpande mutter StavRostfritt stål 1.4301 TermometerInbyggd i tillopp- och returstavar Ingående komponenter • Konsoler• Klämringskopplingar 20 mm• Manuella avluftningsventiler• Påfyllnings- och avtappningsventiler på tillopp och retur• Kulventiler, vinklade, både på tillopp och retur• Märkbrickor• Skyddspåse Paket för fördelarstyrning beställs separat.

Läs Mer Mindre

LK Shuntskåp VS2 Prefab levereras som en komplett enhet med monterad LK Fördelarshunt VS2 och LK Värmekretsfördelare RF.Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats.Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm. Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv.Skåpet levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning.Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts. Observera skåpet är avsett för högermontage Lev. art nr. 2435379 Lev. art nr. 2435380 Lev. art nr. 2435381 Lev. art nr. 2435382 Lev. art nr. 2435383 Lev. art nr. 2435384 Lev. art nr. 2435385 Lev. art nr. 2435386 Lev. art nr. 2435387 Lev. art nr. 2435388 Lev. art nr. 2435389   Produktblad Monteringsanvisning Mått Bredd 800mm Djup 95mm Höjd 710mm Lämplig för inbyggnad/infällnad Lämplig för utanpåliggande montage Med förmonterad fördelare

Läs Mer Mindre

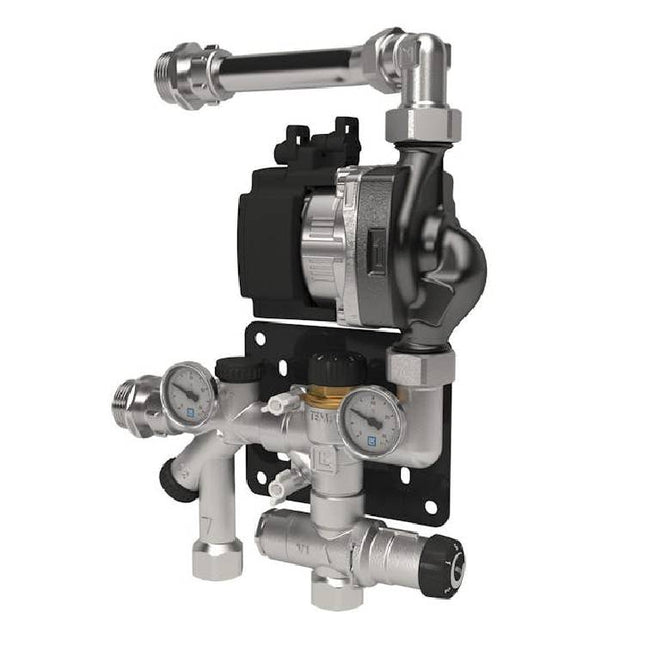

Fördelarshunt LK Systems VS2 är en shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 200 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Medföljande tilloppsrör möjliggör vänster- och högermontage mot LK Systems Värmekretsfördelare RF. Shuntgruppen levereras komplett fabriksmonterad.LK Systems Fördelarshunt kan kompletteras med LK Systems Styr v.3, för utomhustemperaturstyrd reglering.För anpassade skåp, ram/lucka och sockel. Tillbehör- Cirkulationspump Grundfos UPM3 Auto L 15-70 130 med automatisk varvtalsreglering, 1 fas 230 V AC, 50 Hz, max 52 W, 0,52 A- 2-vägs styrventil Kvs 2,5, försedd med handmanöverdon- VF ventil- Temperaturbegränsare- Trimventil för primärkretsen- Backventil- 2 st dykrörstermometrar- Avstängningsventiler mot primärsidan- Väggkonsolmöjliggör vänster- och högermontage mot LK Värmekretsfördelare RF Lev. art nr. 2435214 Produktblad Monteringsanvisning

Läs Mer Mindre

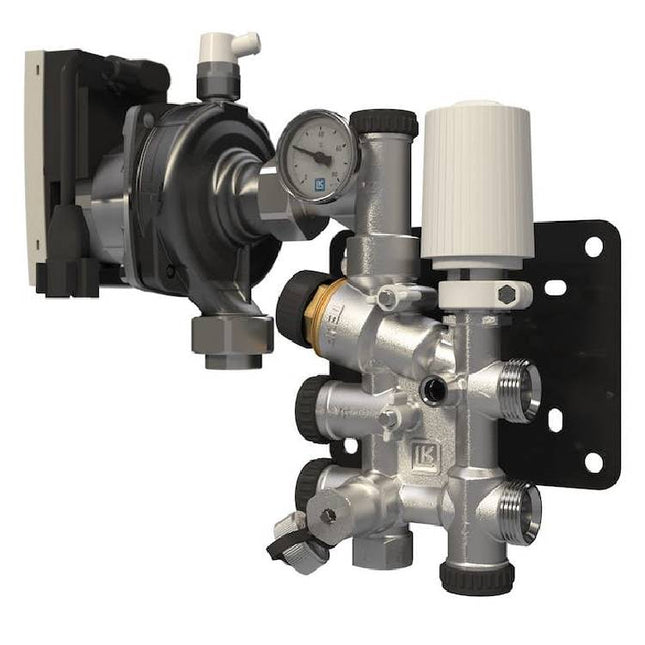

Minishunt LK Systems M60N är en termostatstyrd shuntgrupp för inkoppling av mindre golvvärmesystem till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 60 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är omkopplingsbar mellan 1- och 2-rörs radiatorsystem. Den kan monteras i både höger- och vänsterutförande. - Cirkulationspump Wilo Yonos Para RSB 15/6-RKA, med automatisk varvtalsreglering, 1-fas 230 V AC, 50 Hz, max 45 W, 0,44A- Termostat med kapillärrörsgivare L = 2 m- Termostatstyrd maxbegränsning av framledningstemperatur- Termometer för valfri placering i någon av shuntgruppens termometerfickor- Kopplingar för anslutning av 2 st Cu 15- VF-ventil- Påfyllningsanordning och avluftningsventil- Väggkonsol Lev. art nr. 2435215 Produktblad Monteringsanvisning

Läs Mer Mindre

Reservdelspump Grundfos Comfort 15-14 B, passande till alla tidigare versioner av Uponor Push-12. I samtliga fall används befintligt pumphus. Drivsidan från denna pump används även vid utbyte av äldre shuntgruppers drivsidor. - Push 10 med Grundfos UP 15/13B.- Push 10 med pump typ Vortex BW 152 R (Blå och svart).- Push 1 med pump typ Laing (Röd och svart).   Teknisk data Varumärke: Uponor Övriga förp.storlekar: 1 ST/20 ST Anslutning inloppssida: Invändig gänga G, cylindrisk (ISO 228-1) Anslutningsdimension inloppssida: Ansl. 15 (1/2") Anslutningsdimension utloppssida: Ansl. 15 (1/2") Tvillingpump: Nej Elanslutning: Anslutningsplint Kapslingsklass (IP): IP44 Varvtalsreglering motor: Ingen Materialkvalitet pumphus: Mässing avzinkningshärdig (DZR) Utförande: Fluvia T

Läs Mer Mindre

Komplett paket för avluftning av en slinga, t. ex. ett badrum på övre plan, anslutet till golvvärmefördelare på bottenvåningen. Levereras med kopplingar för 17 x 2 mm golvvärmerör och monterad på konsol.  Lev. Art. nr. 50014 Dokumentation Avluftningspaket 1 slinga IA308

Läs Mer Mindre

TMix M är en shunt i rostfritt stål som är lämplig för ytor upp till 200 m2. Shunten kan kopplas direkt mot golvvärmefördelare för manuell styrning av framledningstemperaturen med handratt. Används vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. Shunten går att använda på både 1-och 2-rörssystem. Reglering beställs separat och shunten kan utrustas med sex olika regleralternativ. KapacitetVid 50 W/m2 och 5°C temperaturfall. Angivna längder avser längsta slinga. Gäller samtliga versioner. Rör 12 x 2 mmSlinglängd 50 mKapacitet 200 m2 Rör 16 x 2 mmSlinglängd 85 mKapacitet 200 m2 Rör 17 x 2 mmSlinglängd 85 mKapacitet 200 m2 Rör 20 x 2 mmSlinglängd 110 mKapacitet 200 m2 Primär anslutning G20 c/c-mått 50 mm Sekundär anslutningRi25, c/c-mått 200 mm TermostatventilM30 x 1,5 StavRostfritt stål 1.4301 PumpTaco ES 15-60 130 Ingående komponenter • Konsol• Cirkulationspump med kabel och stickpropp• Strypventil• Termostatventil och injusteringsventil• Påfyllnings- och avtappningsventil• Dykrör Mått Bredd: 200 mm Höjd: 365 mm Djup: 97 mm   Lev art. nr: 56200   Dokument Shunt TMix M MA1005 Shunt TMix M PB1005 Fördelarskåp golvvärme MA1002 Fördelarskåp golvvärme PB1002 Pump Taco ES2 CE010

Läs Mer Mindre

Vit skåpstomme i pulverlackerad plåt för säker och dold installation av Thermotech shunt TMix S från 1-4 slingor. Front med lucka beställs separat. Art. nr. 62290 Djup145 mm Höjd550 mm Bredd390 mm FärgVit (RAL9016 Signal White) Antal slingor1-4 st LevererasStyckevis
