Beskrivning

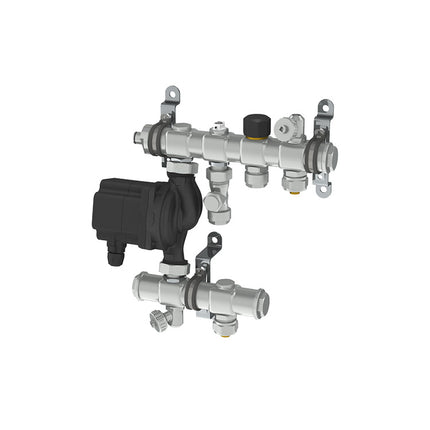

TMix XS är en kompakt shunt avsedd för små ytor som t.ex badrum och hall, upp till 33 m2. Shunten går att använda på både 1-och 2-rörssystem.
Shunten kan utrustas med olika regleralternativ som självverkande termostat (luft eller vatten), trådlös eller trådbunden rumsreglering samt omkopplingspaket för sommar- och vinterdrift. Shunten kan även kompletteras med 350 W elpatron som upprätthåller en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m2 (29W/m2), under delar av året när den primära värmekällan är avstängd. Elpatronen kan även användas som primär värmekälla för ytor upp till 7m2.
Kapacitet
Ca 33 m2 (vid 50W/ m2)
Primär anslutning
G20 (c/c-mått 50 mm)
Sekundär anslutning
G20
Termostatventil
M30 x 1,5
Avluftare
Manuell
Stav
Rostfritt stål 1.4301
Pump
Taco ES 15-60 130
Ingående komponenter
• Konsoler
• Klämringskopplingar 17 mm för slingutgångarna
• Klämringskopplingar Cu15 mm på primärsidan
• Manuella avluftningsventiler
• Påfyllnings- och avtappningsventiler på tillopp och retur
• Kulventiler, vinklade, både på tillopp och retur
• Termometrar
• Märkbrickor
• Skyddspåse
• Insexnyckel

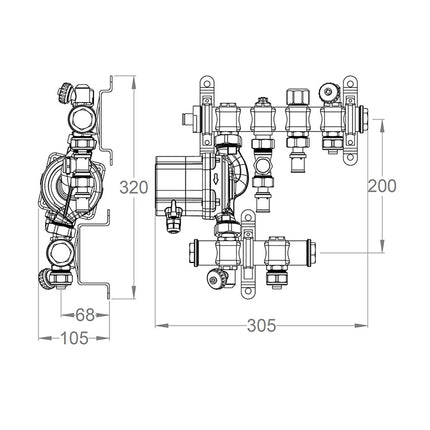

Mått
Bredd: 305 mm
Höjd: 320 mm
Djup: 105 mm
Lev. Art. nr. 51044
Dokumentation
Shunt TMix XS MA1003
Shunt TMix XS PB1003
Shunt TMix XS sprängskiss
Fördelarskåp golvvärme MA1002
Fördelarskåp golvvärme PB1002
Pump Taco ES2 CE010
