Beskrivning

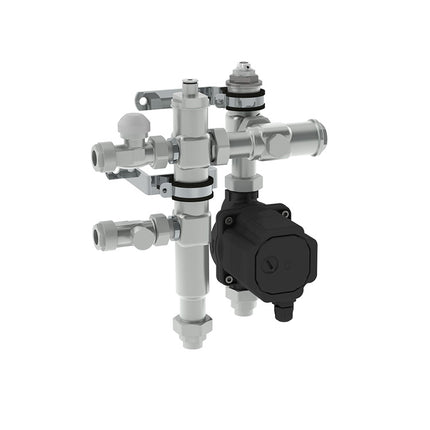

Manuell shunt TMix S i rostfritt stål med 1 slinga som används vid nyproduktion, renovering och tillbyggnad där man installerar golvvärme i delar av huset. Shunten går att använda på både 1-och 2-rörssystem. Den kompakta och smidiga shunten är lämplig för ytor 40-70 m2. Den kan kompletteras med golvvärmefördelare för två till fyra slingor.
Shunten är förberedd med dykrör för självverkande termostat med extern givare. Klämringskopplingar 17 x 2 mm för slingutgångarna ingår. Levereras med cirkulationspump.
Reglering beställs separat och shunten kan utrustas med åtta olika regleralternativ. Shunten kan även kompletteras med 350 W elpatron som upprätthåller en komfortabel golvtemperatur på klinkerbelagda golvytor, upp till maximalt 12 m2 (29W/m2), under delar av året när den primära värmekällan är avstängd. Elpatronen kan även användas som primär värmekälla för ytor upp till 7m2. Detta kräver att en fördelare med en extra slingutgång beställs.
Kapacitet
Vid 50 W/m2 och 5°C temperaturfall.
Angivna längder avser längsta slinga.
Gäller samtliga versioner.
Rör 12 x 2 mm
Slinglängd 50 m
Kapacitet 40 m2
Rör 16 x 2 mm
Slinglängd 70 m
Kapacitet 70 m2
Rör 17 x 2 mm
Slinglängd 85 m
Kapacitet 70 m2
Rör 20 x 2 mm
Slinglängd 110 m
Kapacitet 70 m2
Primär anslutning
G20 c/c 80 mm
Sekundär anslutning
G20 c/c 50 mm
Termostatventil
M28 x 1,5
Avluftare
Manuell Ru15
Påfyllning/Avtappning
G20 med lock
Stav
Rostfritt stål 1.4301
Pump
Taco ES 15-60 130
Ingående komponenter
• Cirkulationspump med kabel och stickpropp
• Termostatventil, injusteringsventil
• 17 mm klämringskopplingar för slinganslutingar
• Cu15 klämringskopplingar för primäranslutning
• Slingvis integrerade injusteringsventiler
• Manuell avluftningsventil
Mått
Bredd: 280 mm
Höjd: 335 mm
Djup: 136 mm
