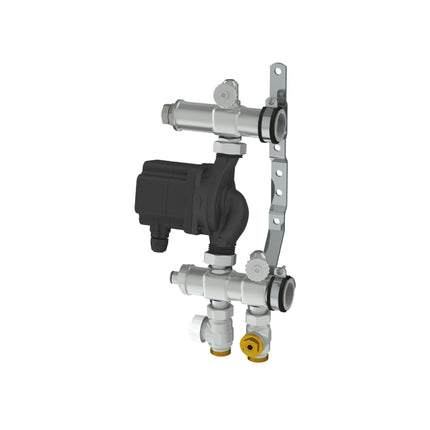

TMix M är en shunt i rostfritt stål som är lämplig för ytor upp till 200 m2. Shunten kan kopplas direkt mot golvvärmefördelare för manuell styrning av framledningstemperaturen med handratt. Används vid nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor. Shunten går att använda på både 1-och 2-rörssystem.
Reglering beställs separat och shunten kan utrustas med sex olika regleralternativ.
Kapacitet
Vid 50 W/m2 och 5°C temperaturfall.
Angivna längder avser längsta slinga.
Gäller samtliga versioner.
Rör 12 x 2 mm
Slinglängd 50 m
Kapacitet 200 m2
Rör 16 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2
Rör 17 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2
Rör 20 x 2 mm
Slinglängd 110 m
Kapacitet 200 m2
Primär anslutning

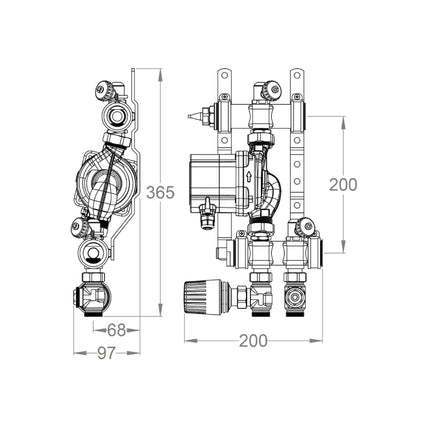

G20 c/c-mått 50 mm
Sekundär anslutning
Ri25, c/c-mått 200 mm
Termostatventil
M30 x 1,5
Stav
Rostfritt stål 1.4301
Pump
Taco ES 15-60 130
Ingående komponenter
• Konsol
• Cirkulationspump med kabel och stickpropp
• Strypventil
• Termostatventil och injusteringsventil
• Påfyllnings- och avtappningsventil
• Dykrör
