Beskrivning

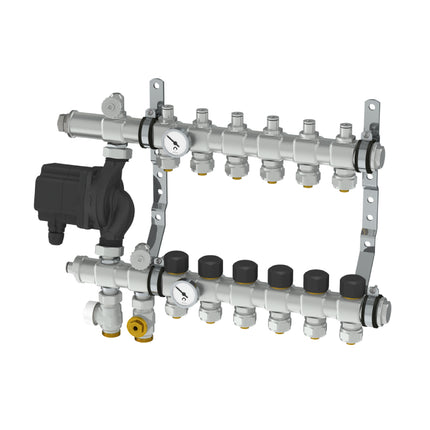

Integral med 1-12 slinga, en shunt med integrerad fördelare i rostfritt stål, är lämplig för ytor upp till 200 m2. Shunten går att använda på både 1-och 2-rörssystem.
Integralen är utrustad med anslutning G20 för matningsrör och golvvärmerör 17 mm. Fördelaren kan anpassas med press- eller klämringskopplingar i andra dimensioner. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat.
Reglering beställs separat och shunten kan utrustas med fem olika regleralternativ. Integralen kan monteras i skåp 390 - 840 mm och kan även beställas prefabricerad i skåp.
Om integralen spegelvänds i skåpet minskas max antalet slingor med en. Om integralen önskas högermonterad ska produkten beställas i detta utförande. Ombyggnationen ska ej ske på egen hand.
Kapacitet
Vid 50 W/m2 och 5°C temperaturfall.
Angivna längder avser längsta slinga.
Gäller samtliga versioner.
Rör 12 x 2 mm
Slinglängd 50 m
Kapacitet 200 m2
Rör 16 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2
Rör 17 x 2 mm
Slinglängd 85 m
Kapacitet 200 m2
Rör 20 x 2 mm
Slinglängd 110 m
Kapacitet 200 m2
Primär anslutning
G20 c/c-mått 50 mm
Sekundär anslutning
G20, c/c-mått 50 mm
Termostatventil
M30 x 1,5
Påfyllning / Avtappning
G20 med lock
Stav
Rostfritt stål 1.4301
Termometer
Inbyggd i tillopp- och returstavar
Pump
Taco ES 15-60 130
Ingående komponenter
• Konsol
• Cirkulationspump
• Strypventil
• Termostatventil
• Injusteringsventil
• Påfyllnings- och avtappningsanslutning
• Klämringskopplingar 17 mm
• Termometrar
• Skyddspåse
• Märkbrickor
• Dykrör
Mått
Måtten varierar allt från 260 - 801 mm i bredd beroende på antal slingor
Höjd: 365 mm
(Min 520 mm inkl. reglering)
Djup: 104 mm
(97 mm exkl termometer)
