Beskrivning

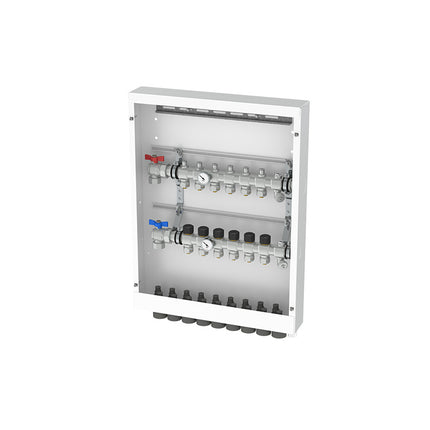

Golvärmefördelare för 2-12 slingor monterad i fördelarskåp i lackerad plåt med läckageindikering. Fördelaren har anslutning G20 för golvvärmerör och Ri25 för matningsrör och levereras som standard med vinklade kulventiler DN25 på tillopp och retur samt klämringskopplingar för 17 mm golvvärmerör monterade. Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat via rumstermostat
och ställdon på termostatventilerna.
Rörgenomföringar sitter monterade i botten och täckskivor av genomskinlig plast medföljer leveransen. Håltagning för genomföringar finns även i sidan och i toppen. Skåpets rörgenomföringar kan enkelt anpassas till olika rördimensioner. Front med ram beställs separat.
Vid behov kan Prefab anpassas. Kontakta oss om du vill förändra
grundstrukturen.
Lev. art. nr. 78730-002 - 78730-012
Ingående komponenter
Golvvärmefördelare
- Konsoler
- Klämringskopplingar 17 mm
- Manuella avluftningsventiler
- Påfyllnings- och avtappningsventiler
- Kulventiler, vinklade, både på tillopp och retur
- Termometrar
- Märkbrickor
- Skyddspåse
- Insexnyckel
Skåp
- Rörgenomföringar
- Täckskivor
Mått
Bredd: 390/540/690/840 mm
Djup: 95 mm
Höjd: 710 mm
c/c-mått mellan anslutningar
50 mm
Dokumentation
Fördelare golvvärme MA1001
Fördelare golvvärme PB1001
Fördelare golvvärme sprängskiss
Fördelarskåp golvvärme MA1002
Fördelarskåp golvvärme PB1002
By-pass MA1008
By-passbricka MA310
Märkning golvvärmefördelare MA905
