Beskrivning

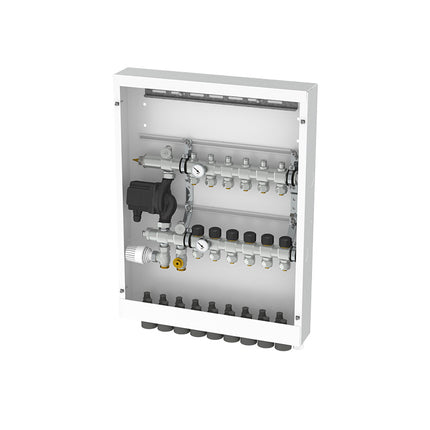

Integral för 1/2/3 slinga monterad i fördelarskåp i lackerad plåt med läckageindikering. Integralen har anslutning G20 för golvvärmerör och matningsrör och levereras som standard med klämringskopplingar för 17 mm golvvärmerör monterade.
Integral är en shunt med integrerad fördelare lämplig för ytor upp till 200 m2. Shunten går att använda på både 1-och 2-rörssystem.
Integrerade tillopps- och returventiler möjliggör reglering av varje slinga separat. Shunten kan utrustas med sex olika regleralternativ. Termostatventiler med gänga M30 x 1,5. Självverkande termostat ingår.
Rörgenomföringar sitter monterade i botten och täckskivor av genomskinlig plast medföljer leveransen. Håltagning för genomföringar finns även i sidan och i toppen. Skåpets rörgenomföringar kan enkelt anpassas till olika rördimensioner. Front med ram beställs separat.
Vid behov kan Prefab anpassas. Kontakta ditt närmaste Thermotech Center för att förändra grundstrukturen.
Art. nr. 78731-001
Art. nr. 78731-002
Art. nr. 78731-003
Mått skåp
Bredd: 390 mm
Djup: 95 mm
Höjd: 710 mm
c/c-mått mellan anslutningar
50 mm
Ingående komponenter
Shunt och golvvärmefördelare
- Konsol
- Cirkulationspump
- Strypventil
- Termostatventil
- Injusteringsventil
- Påfyllnings- och avtappningsventiler
- Självverkande termostat
- Klämringskopplingar 17 mm
- Termometrar
- Skyddspåse
- Märkbrickor
Skåp
- Rörgenomföringar
- Täckskivor
