Beskrivning

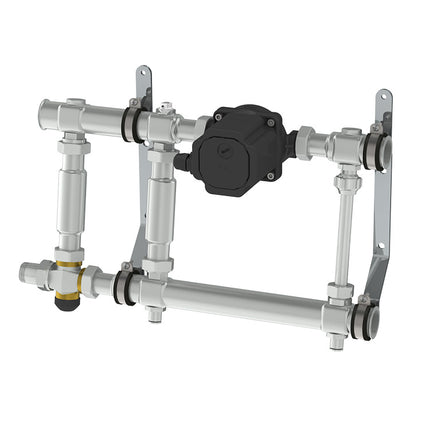

Shunt TMix L3 i rostfritt stål levereras med cirkulationspump Taco ES 15-60 130. Shunten passar för medelstora anläggningar upp till ca 300 m2 där det inte finns någon cirkulationspump i det primära systemet.
Shunt TMix L3 används vid anslutning till vattenburna uppvärmningssystem med fastbränsle, exempelvis vedpanna kopplad till ackumulatortank. Shunten är lämplig att kopplas mot två till tre golvvärmefördelare via t.ex. en gruppfördelare. Lämpliga användningsområden är nyproduktion, renovering eller tillbyggnad där ett kompakt montage önskas och anläggningen har radiatorer på andra ytor.
Manuell styrning av framledningstemperatur med handratt. Anliggningsskena för självverkande termostat medföljer.
Reglering beställs separat och shunten kan utrustas med fem olika regleralternativ.
Kapacitet
Kapacitet ca 300 m2 vid 50W/m2 och 5°C temperaturfall.
Mått
Bredd: 465 mm
Höjd: 310 mm
Djup: 160 mm
Primär anslutning
c/c-mått 200 mm
Tillopp R25
Retur R20
Sekundär anslutning
R25, c/c-mått 200 mm
Avluftare
Manuell
Stav
Rostfritt stål 1.4301
Ingående komponenter
• Cirkulationspump, Taco ES 15-60 130
• Termostatventil DN20
• Returventil Ri20
• Manuell avluftningsventil
• Inbyggd strypventil
• Inbyggd bypass med regleringsventil
